  针对鱼粉工厂的实际工作情况,我们将废汽分为两大类,即有组织废汽和无组织废气。所谓有组织废汽就是来自蒸煮机、干燥机等设备在生产过程中产生的大量水蒸气,该废汽的特点是温度高达95C以上,且浓度相当高。无组织废气是指来自原料池、生产车间及仓库的有味气体,该气体的特点是浓度较低,温度也不高,但气量相当大。根据客户工厂的选址情况及具体条件,我们将有组织废汽处理工艺分成两种配套方案,以下是针对这两种废汽处理配套方案的工艺说明及流程方框图。

配套方案工艺说明一

  来自鱼粉生产设备的大量有组织高温废汽经密闭管道收集后,先集中进入除臭塔,在经过除臭塔的途径中,被大量的冷却水充分喷淋后,大部分的高温废汽迅速降温,马上冷凝成水,与冷却水混合后排放,同时废汽中的微粒粉尘也得以彻底洗涤。然后通过引风机的作用送入除水过滤器,去除掉剩余废汽中的水汽部分,最后集中送入除臭离子光催化器,在离子灯管和紫外线灯管的双重催化作用下,对废气中的臭气分子进行彻底分解,最终达到排放标准要求。

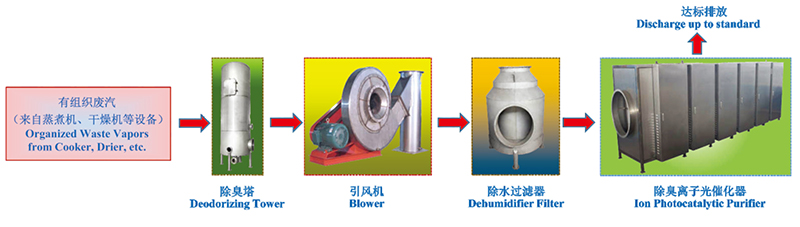

流程方框图一

配套方案工艺说明二



  来自鱼粉生产设备的大量有组织高温废汽经密闭管道收集后,先进行降温冷凝处理,将高温废汽温度降至40C。冷凝方式根据客户工厂的具体情况,分别可选用空气冷凝器和列管式冷凝器。空气冷凝器是利用大量的外界空气作为冷却介质与空气冷凝器热交换管内的高温废汽进行间接换热; 而列管式冷凝器则是采用冷却循环水,对管内的高温废汽进行降温处理。该两种产品可独立配套,也可组合配套。废汽经降温冷却后,其中90%左右已冷凝成水,该废汽冷凝水送入工厂配套的污水处理系统,经处理达标后排放。冷却后的剩余废气在引风机的作用下,送入循环式除臭塔中,利用喷淋水对废气中的微粒粉尘进行洗涤处理,以防止粉尘影响除臭离子光催化器的处理效果。再通过除水过滤器去除水汽后,集中送入除臭离子光催化器,在离子灯管和紫外线灯管的双重催化作用下,对废气中的臭气分子进行彻底分解,最终达到排放标准要求。

流程方框图二
